Spezialdiagramme
Kombinationsdiagramm
Eigenschaften:
- Visualisierung verschiedener Maße durch verschiedene Visualisierungen
- Ein Ordnen wird empfohlen.
Beispiel: Zeigen Sie die Zustellungsanzahl und die Öffnungsanzahl pro Land an.

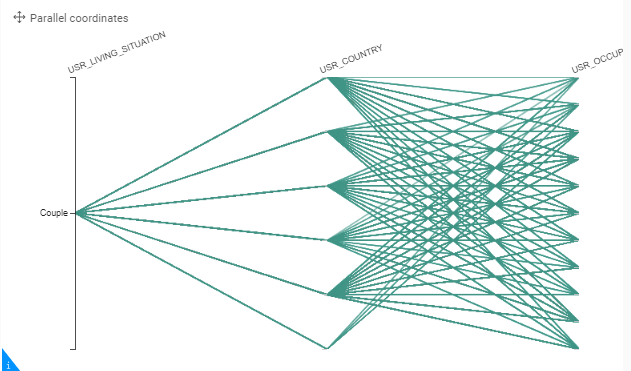

Parallele Koordinaten
Eigenschaften:
- Finden Sie eine Verknüpfung zwischen verschiedenen Maßen über eine spezifische Hierarchie (unterschiedliche Linien und Farben).
- Datenvorbereitung erforderlich: Die anzuzeigenden Werte sollen vorberechnet verfügbar sein. In den Einstellungen der Grafik ist es nicht möglich, Maßberechnungen wie z. B. Raten durchzuführen.
Beispiel: Zeigen Sie die Öffnungsrate, die Zustellungsrate und die Klickrate pro Geschlecht an.

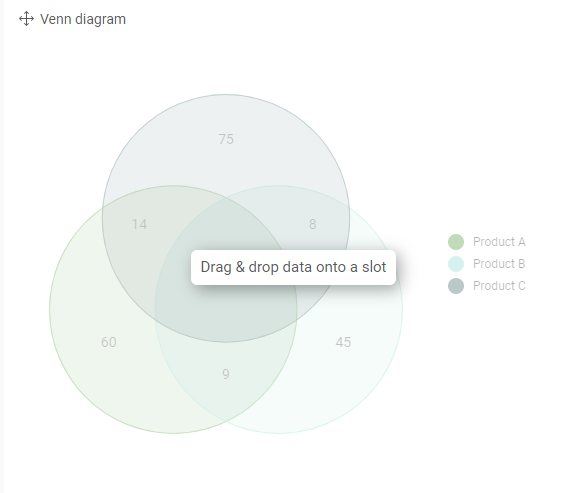

VENN-Diagramme
VENN-Diagramme sind ein leistungsstarkes Diagramm zur Visualisierung von Beziehungen oder Vergleichen, wenn ein Datensatz mit mehreren Datensätzen für eine Entität oder Aktivität vorliegt, z. B. ein Datensatz, der Klicks auf Mitteilungen darstellt (eine Person kann auf mehrere Kampagnen klicken) oder ein Datensatz, der Verkäufe darstellt (1 Person kann mehrere Produkte kaufen).
Mithilfe der eindimensionalen Visualisierung können Sie die Anzahl der Aktivitäten pro Journey, Produktkategorie oder Verkaufsjahr zählen. Das VENN-Diagramm hilft Ihnen, Schnittpunkte zwischen diesen Journeys, Produktkategorien oder Verkaufsjahren zu identifizieren.

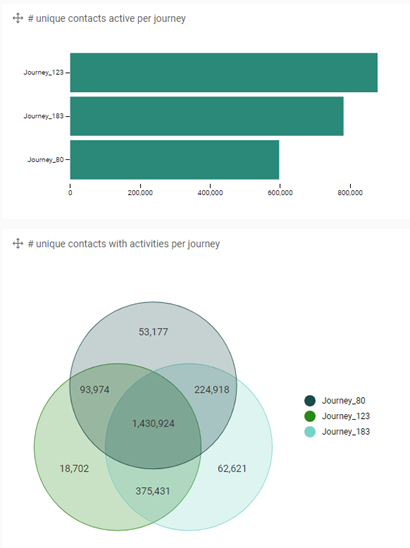

Beispiel 1:
Kontaktaktivitäten auf Journeys.
Das Balkendiagramm zeigt, wie viele Kontakte auf jede der Journeys geklickt haben, während das Venn-Diagramm die Kontakte identifiziert, die auf mehrere Journeys geklickt haben.

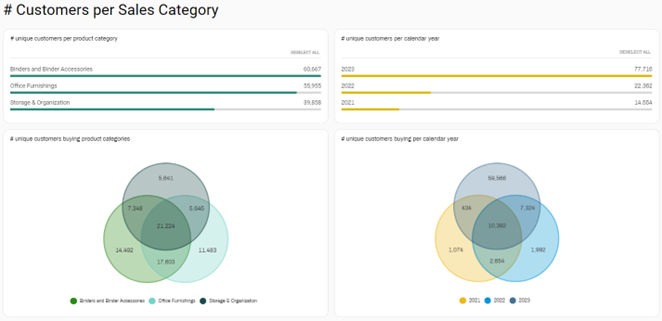

Beispiel 2:
Kauf von Produktkategorien.
Mithilfe der VENN können Sie erkennen, wer die Produktkategorien A und B gekauft hat, nicht jedoch die Produktkategorien C. Wenn die Schnittmenge zwischen zwei Produktkategorien hoch ist, bedeutet dies, dass viele Menschen Artikel beider Produktkategorien gekauft haben. Dadurch wird eine Beziehung zwischen den beiden Produktkategorien identifiziert – was die Tür für Upsell-Aktivitäten öffnet, falls die Leute die andere Produktkategorie noch nicht gekauft haben.

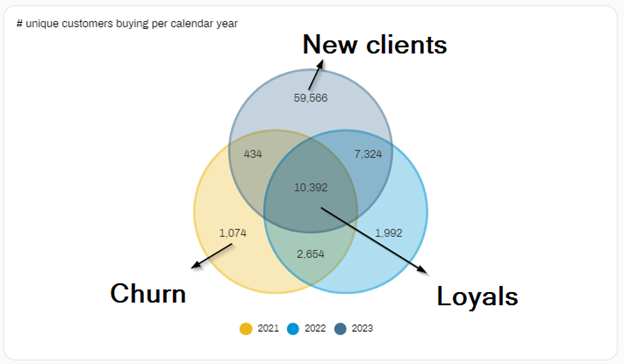

Beispiel 3 :
Identifizierung von Zielgruppen.
Wenn Sie Transaktionsdaten betrachten und einen VENN-Kreis pro Verkaufsjahr erstellen, können Sie interessante Benutzergruppen identifizieren.
- Kunden, die nur im letzten Jahr gekauft haben, sind Neukunden.
- Kunden, die sowohl in den Vorjahren als auch aber nicht im letzten Jahr abgewanderte Kunden
– Kunden, die beide in den drei darauffolgenden Jahren treue Kunden sind

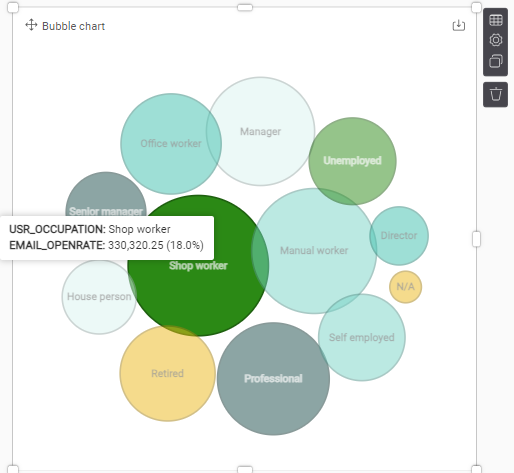

Blasendiagramm
Das Blasendiagramm fungiert als Blickfang. Es ist ein gutes Bildmaterial für die Filterung, aber nicht sehr effizient. Ein Balkendiagramm verrät Ihnen auf viel weniger Raum viel mehr.
Eigenschaften:
- Zeigt 1 Maß über 1 oder 2 Hierarchien.
- Die Kategoriehierarchie wird in der Blase angezeigt.
- Auf die zweite Hierarchie wird Farbe angewandt.
- Kann als Filteroption verwendet werden.
- Größere Werte erscheinen sofort.
- Kein Ordnen zwischen den Hierarchien
- Kein Ordnen zwischen den Hierarchien
Beispiel: Die E-Mail-Öffnungsrate pro Geschlecht und Alterskategorie.

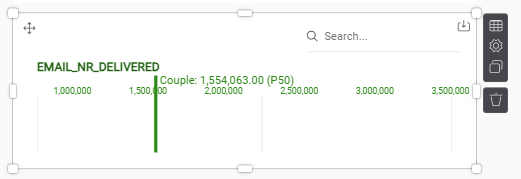

Streifendiagramm
Eigenschaften:
- 1 Kategoriehierarchie mit vielen Einheiten (wie Journeys, Benutzer, ...) kann über verschiedene Achsen dargestellt werden, um zu sehen, wie sie sich zwischen anderen vergleichbaren Einheiten verhält.
-
Radardiagramm
Eigenschaften:
- Vergleich von 1 Maß über 1 oder 2 Hierarchien.
- Kann zum Anzeigen des Ergebnisses von Umfragen verwendet werden.
- Beide Hierarchien sollten begrenzte Werte haben.
- Die Kategoriehierarchie wird auf dem Radar angezeigt und sollte begrenzte Werte enthalten (beste Vorgehensweise <10).
- Die Farbhierarchie zeigt individuelle Flächen auf dem Radar an und sollte begrenzte Werte enthalten (beste Vorgehensweise <4).
Pyramide
Eigenschaften:
- Vergleich eines einzelnen Maßes zwischen einer Hierarchie (Kategorie) mit 2 Werten, verteilt über 1 Hierarchie mehrerer Gruppen
- Die Hierarchie mit 2 Werten kann durch Anwenden eines Filters auf die Visualisierung verwendet werden.
- Dies wird eher zur Erklärung verwendet.
Trichterdiagramm
Eigenschaften:
- Übersicht über 1 Maß, über 1 Hierarchie aufgeteilt
- Idealerweise zum Nachfassen bei einem Status, bei dem die Reihenfolge wichtig ist.

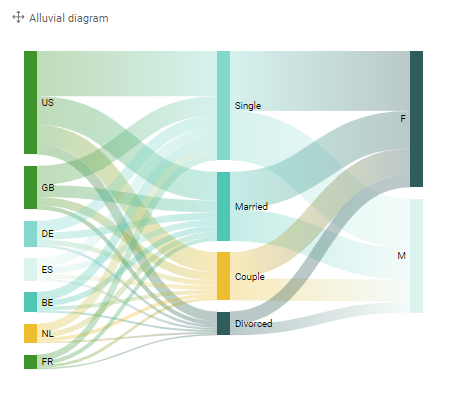

Alluvial
Eigenschaften:
- Vergleich der Verteilung mehrerer Hierarchien über 1 Maß
- Kann auch für die Filterung verwendet werden.

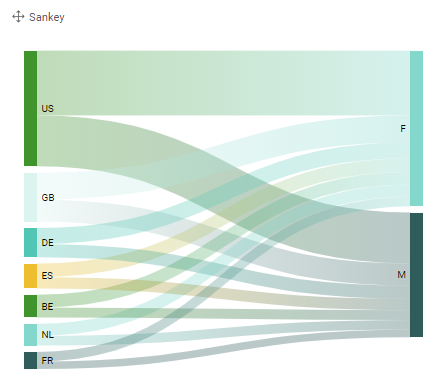

Sankey
Ein Sankey-Diagramm bietet die Möglichkeit, den Fluss und die Menge des Datenverkehrs zu zeigen. Diese Flüsse sind bedingt, da die Breite der Ströme von der Menge des Flusses abhängt. Als Baum ist Sankey in mehrere Zweige aufgeteilt. Diese Zweige können in mehr Unterkategorien unterteilt sein. Das Diagramm gibt immer die Größe der Verbindung zwischen zwei oder mehr Unterkategorien an, das heißt, das Sankey-Diagramm wird am besten mit der Summenaggregation verwendet.
Eigenschaften:
- Zweistufiges Alluvial mit einem Maß, das über 1 Quellenhierarchie und 1 Zielhierarchie verteilt ist.
- Kann auch für die Filterung verwendet werden.
